Динамические тесты усов, самостраховок и Daisy Chain

« Вернуться в список

Владислав Еремеев

В настоящее время в Европейском Союзе, для промышленных работ на высоте законодательно установлена предельно допустимая сила рывка на человека в полной обвязке, которую он может испытать в случае остановки падения,— 6 кН. Принято считать, что при бОльшей силе рывка — риск получения травм для человека будет уже очень вероятен. Эта цифра появилась в результате долгих серьёзных исследований многих исследовательских групп в разных странах.

В рамках наших исследований безопасных методов работ и снаряжения были спланированы и проведены эти тесты. Тесты призваны показать, что только усы из основной динамической веревки с узлами на концах могут быть рекомендованы к применению и являются достаточно безопасными в различных реальных конфигурациях использования. (Речь идет только о самостраховочных усах — при использовании которых подразумевается, что максимальный потенциальный фактор падения ни когда не должен превысить FF= 1 [имеется ввиду полный фактор падения — не путать с локальным].)

Несмотря на то, что в ряде тестов со строповыми усами из нейлона (полиамида) полученные значения силы рывка были приемлемыми, эти значения были нестабильными от теста к тесту и от образца к образцу даже одной и той же модели того же производителя.

Самостраховки же из высокомолекулярного полиэтилена — дайнимы (Dyneema) весьма категорично показали свою непригодность к использованию для такого назначения: новые изделия показали чрезмерно высокую силу рывка вследствии своего крайне малого удлинения, а бывшие в эксплуатации изделия разрушались полностью при небольшом срыве. Это говорит о чрезвычайно быстром старении и потере прочности материала типа дайнимы.

dinam-testy-usov-signed-1

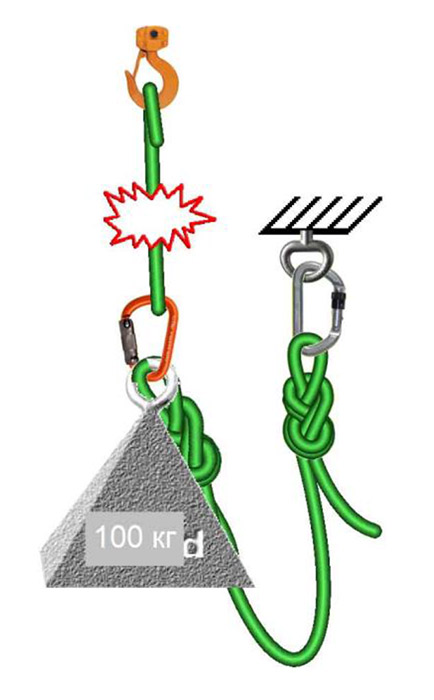

Рис. 1 . Схема теста

Суть теста – имитация срыва человека, присоединенного самостраховочным усом непосредственно к анкерной точке закрепления, с началом падения от уровня этой точки (фактор падения 1).

Описание тестов:
Сброс груза 100 кг закрепленного на тестируемом усе, фактор падения FF=1 (карабин груза перед сбросом располагался на уровне карабина точки закрепления). Т.е. падение происходит на глубину, равную длине уса. Новые усы из веревки предварительно затягивались путем подвешивания и скачкообразных колебаний (примерно 6 раз)
человека.

Между 1-ым и 2-ым сбросами на одну и ту же самостраховку выдерживался интервал не менее 1 часа (кроме оговоренных случаев). Веревка для усов использовалась новая во всех случаях, кроме оговоренных.

Описание тестируемого изделия Диаметр веревки, мм Длина уса перед тестом, см Сила рывка 1-й сброс, кН Длина после 1-го сброса, см Сила рывка 2-й сброс, кН

Длина после 2-го сброса, см

Усы из веревки с узлами «восьмерка» на концах
Ус из динамической веревки
Tendon SMART, новой		 10,5

30
28

3,78
3,78

34,5
32

5,05
4,9

36
34
Такой же, но из веревки с незначительной эксплуатацией 10,5

30
30

3,71
3,71

36
36

5,0
4,85

39
39
Ус из динамической веревки Beal, 2 года незначительная эксплуатации 10 31 3,26 39 4,36

42
Такой же, но б/у 1 год интенсивной эксплуатации в спелео 10 28 4,21 32 5,06

34
Ус из статической веревки ВСС (Коломна). Новая, 1 год хранения 10

28
30

3,63
4,21

34
36
Ус из динамической веревки Tendon SMART, новой 10,5

60
58

4,85
4,92

69
67

6,31
6,12

71
68

Ус из динамической веревки ВСС
Коломна. 2 года хранения и единичные случаи использования в качестве людской)

 11 60 5,66 67 7,13

70

Ус из статической веревки ВСС
Коломна. Новая, 1 год хранения.

 10

60
57

5,53
5,26

67
64

Ус из динамической веревки Tendon SMART, мало б/у в спелео, 1 год.

 10,5 50 3,99 66 5,53

71

Ус из динамической веревки Tendon SMART б/у интенсивная эксплуатация 2 года

 10,5 71 5,19 83 6,94 85

Ус из динамической веревки Tendon SMART, новой.

 10,5 69 5,00

80
Ус из статической веревки ВСС Коломна.

50
50

6,50
6,50

Ус из статической веревки ВСС Коломна с узлами «восьмерка» на концах, длиной 1,5 м



148

151



9,46
9,76



168
166 /163
(через 30 мин)



 11,56 165

Усы из веревки с сшивками вместо узлов на концах
(см. фото ниже)

Ус самостраховки веревочный Венто» с сшивками вместо узлов на концах. Веревка 10мм.

 50

8,59
То же 49 11,76

49

Ус самостраховки веревочный «Венто» с сшивками вместо узлов на концах. 150 см (рис.7)

140
150

12,8
12,95

148/144 (через 30 мин)
149

 12,21 150



Самостраховочные усы из стропы (ленты)
См. фото ниже.
Описание тестируемого изделия

Длина
уса, см

Сила
рывка, кН

Примечания

Самостраховка Petzl SPELEGYCA
(новая) (рис.3)

 60 8,16

Разрыв сшивки короткого уса полностью, в петлю, включая швы, формирующие коуши. Груз остался висеть. Удлинение до 88 см.

Самостраховка Petzl SPELEGYCA
б/у 1 год интенсивной эксплуатации в спелео+1,5 года хранения (П. Любимов).

 56 4,64

Разрыв сшивки короткого уса полностью, в петлю. Остались только 2 поперечных шва (в 5 см от конца уса), формирующих сам коуш короткого уса. Груз остался висеть. Удлинение до 75,5 см.

KONG «Y» ARO SPELEO из стропы
DYNEEMA, 13 мм, с усами 30 и 50 см. Новая. (рис.3)

 50 14,75

Полностью разрыв сшивки на коротком усе с преобразованием его в петлю. Груз остался висеть.

KONG «Y» ARO SPELEO из стропы
DYNEEMA, 13мм, с усами 26 и 37 см. Б/у. Очень интенсивно эксплуатир.-ся в спелео 3 года (Д.Провалов) (рис.2)

 37

3,71
обрыв

Разрыв – как бы длинный ус полностью оторвался от короткого. Сначала полностью разорвалась сшивка короткого уса, и он преобразовался таким образом из сдвоенной стропы в кольцо. Груз упал на землю.

KONG «Y» ARO SPELEO из стропы
DYNEEMA, 13 мм, с усами 26 и 48 см; Б\у 1 год интенсивной эксплуати – ровавшаяся в спелео (А. Шувалов)

 48

5,32
обрыв

Груз упал на землю.

Самостраховка
ALP DESIGN Art. 094 Bifida новая

 68 6,7

Разрыв сшивки короткого уса с преобразованием его в петлю. Удлинение до 104 см
То же 68 5,6 То же

ALP DESIGN Art. 094 Bifida. Б/у 3 года эксплуатации в спелео (Е. Гришина)

 59 5,06

Разрыв сшивки короткого уса полностью, в петлю. Груз остался висеть.
ALP DESIGN Art.090 LONGE новая 50 9,4

ALP DESIGN Art.090 LONGE, 30 см. Б/у 2 года незначительное использование.

 28

3,63/
/4,5

Длина после 1-го сброса – 30см. Повторный тест через 1 час – сила рывка=4,5 кН
Усы самостраховки ленточные Венто 40х60 см (рис. 7) 40 6,2

Разрыв сшивок с преобразованием усов в единую петлю. Удлинение до 83 см.
То же 56 7,11 То же. Удлинение до 85 см.



dinam-testy-usov-signed-9

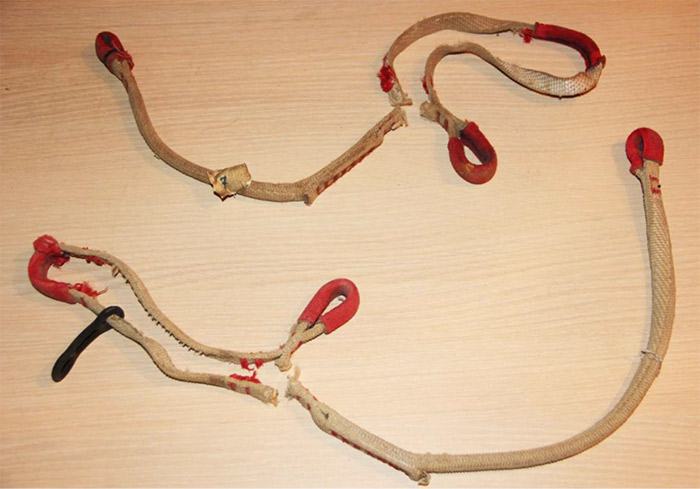

Рис 2. Порванные при остановке падения груза самостраховки KONG «Y»ARO SPELEO с зафиксированными пиками всего 3,71 кН (верхняя), 3 года использования; и 5,32 кН (нижняя), 1 год использования.		 dinam-testy-usov-signed-8

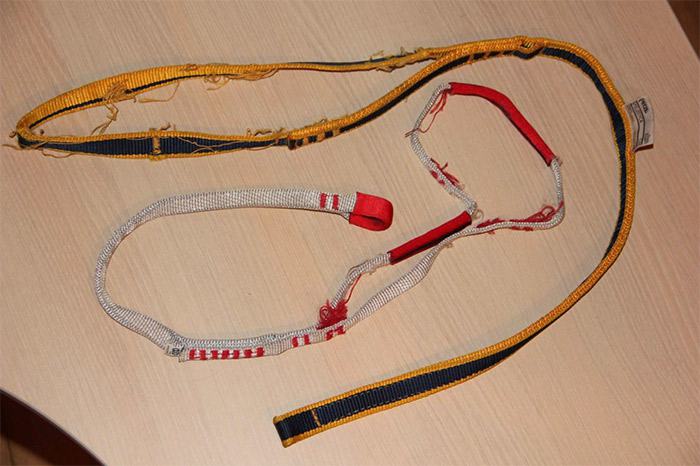

Рис.3 а) Справа – Новая самостраховка SPELEGYCA Petzl, при сбросе груза на длинном усе которой (60 см) – сшивка короткого уса была разорвана на всю длину с преобразованием его в петлю. Зафиксированная сила рывка 8,16 кН.
б) Слева – Новая самостраховка KONG «Y» ARO SPELEO из стропы DYNEEMA, 13мм, с усами 30 и 50 см, при сбросе груза на длинный ус которой (50 см) – сшивка короткого уса также была полностью разорвана с преобразованием его в петлю. Зафиксированная сила рывка 14,75 кН (почти 1,5 тонны – непрофессиональным языком).

dinam-testy-usov-signed-4

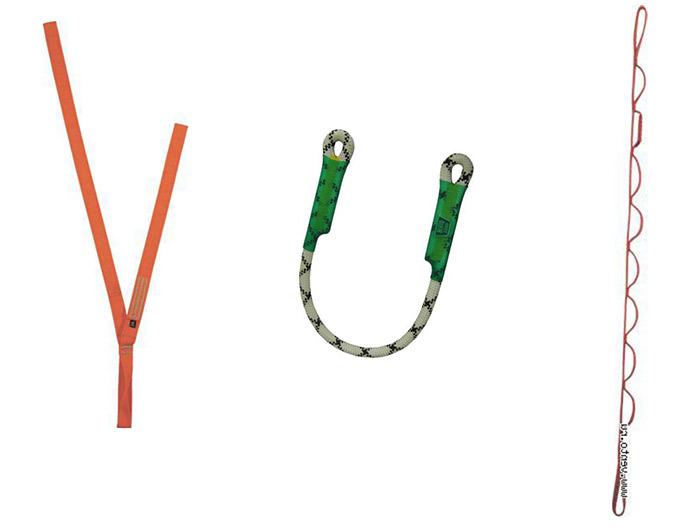

Рис.4. Усы самостраховки ленточные Венто 40х60 см
Рис.5. Ус самостраховки веревочный Венто»
с сшивками вместо узлов на концах.
Рис.6. Самостраховка-накопитель Венто «Люкс»
(стропа Tendon) 135 см.

dinam-testy-usov-signed-5

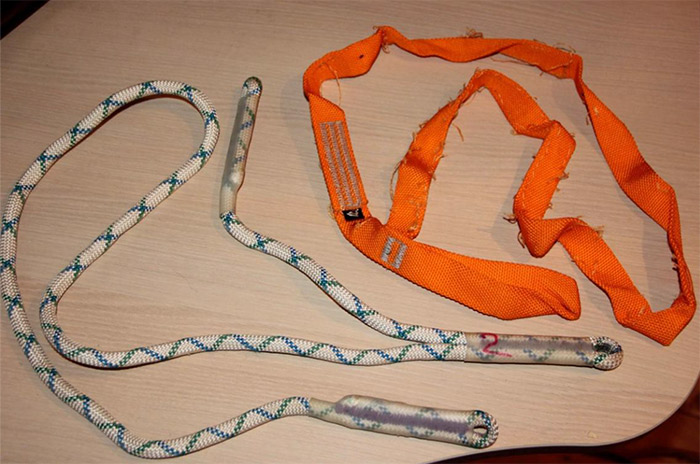

Рис.7. Усы самостраховки веревочный «Венто» с сшивками вместо узлов на концах. 50 / 150 см (слева); и усы самостраховки ленточные Венто 40х60 см после теста (разрыв всех сшивок).

В нижеследующих тестах тестируемый образец Daisy Chain присоединялся одним концом к анкерной точке закрепления. Груз присоединялся к Daisy Chain за одну из петель на ней, на указанном расстоянии от конца, соответствующим высоте сброса груза.

Daisy Chain и аналоги («самостраховка-накопитель»)
Описание тестируемого изделия,
его общая длина. (Груз встегивался за одну из промежуточных петель; фактор падения FF=1)
Высота сброса груза, cм (FF=1)
Сила рывка, кН
Удлинение*, см
Примечания
Самостраховка-накопитель Венто 135 см 50 5,25 +17 Разрыв 1-й сшивки. Длина после рывка 67 см.
То же 50 4,9 Разрыв 2-х сшивок.
То же 50 3,94 +28,5 Разрыв 3-х сшивок.
То же 50 4,61 +21 Разрыв 2,5 сшивок.
То же 100 5,5 +18 Разрыв 2-х сшивок.
Самостраховка-накопитель Венто 160 см б\у 2 года, людское использ. 54
4,09
 +110

Разрыв 16 и нарушение 17-й сшивок из 24-х.
Самостраховка-накопитель Венто «Люкс» (стропа Tendon) 135 см 54 6,8 +8 Разрыв 1-й сшивки.
То же 54 3,79 +33 Разрыв 3,5 сшивок.
То же—б/у 1,5 года 57
4,68
+69 Разрыв 5 сшивок.
Самостраховка-накопитель Венто «Экстра» (стропа Dyneema) 135см 52
8,87
+91 Разрыв 9 сшивок из 11-ти.
То же, но с высоты 73 см , FF=1 73
 10,91
 +71 Разрыв всех сшивок.
Black Diamond Dynex DAISY CHAIN 140см (рис. 9) 50
 7,92
 +110 Разрыв всех сшивок.
Ocun dyneema 110 см (рис.8) 53
7,6
+64 Разрыв всех сшивок.
Dyneema daisy chain alpineequipment 110см, б\у 1 год 50
6,99
+67 Разрыв 5 сшивок.

* Удлинение рабочей части daisy chain после рывка (измерено после релаксации), см.

Для «Самостраховки- накопителя Венто 135 см» в статическом тесте начало разрушения сшивок произошло при 400 кгс.

dinam-testy-usov-signed-2

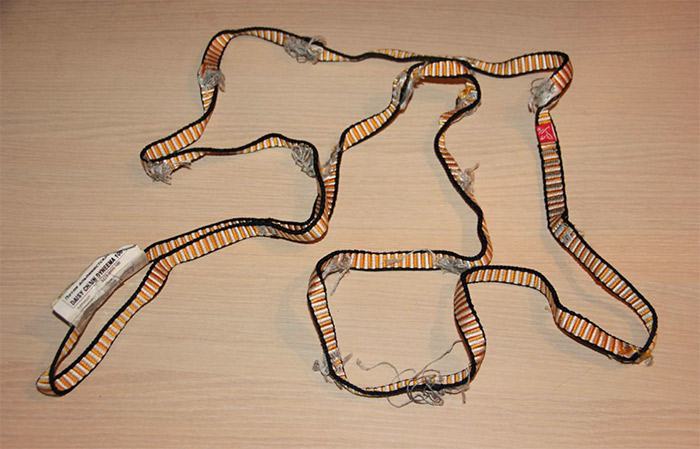

Рис.8. Daisy Chain Ocun dyneema после рывка. Разорваны все сшивки. Зафиксированнная сила рывка 7,92 кН. Удлинение от первоначального расстояния установки груза 53 см от точки закрепления составило плюс 64 см (тормозной путь), и соответственно, расстояние от груза до точки закрепления после рывка составило 117 см.		 dinam-testy-usov-signed-3

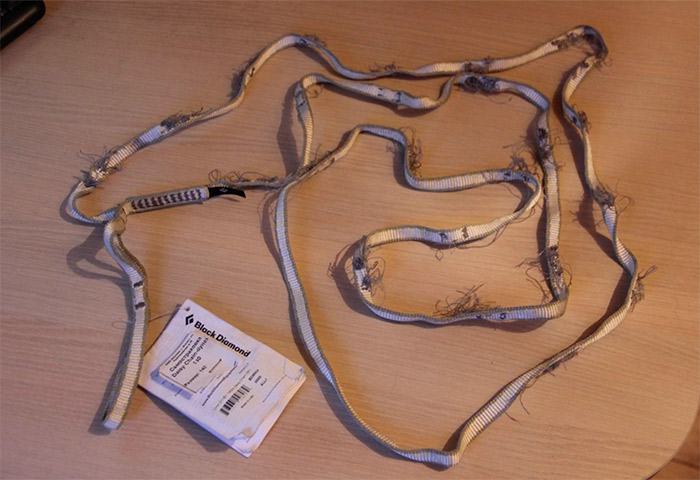

Рис. 9. Daisy Chain Black Diamond Dynex после рывка. Разорваны все сшивки. Зафиксированная сила рывка 7,6 кН. Удлинение от первоначального расстояния установки груза 50 см от точки закрепления составило плюс 110 см (тормозной путь), и соответственно, расстояние от груза до точки закрепления после рывка составило 160 см.

АНАЛОГИЧНЫЕ ТЕСТЫ
Наши результаты хорошо коррелируются с данными англичан, исследованиями по заказу Британского министерства труда и здравоохранения HSE, представленными в широко известном отчете «Industrial rope access – Investigation into items of personal protective Equipment», Prepared by Lyon Equipment Limited for the Health and Safety Executive CONTRACT RESEARCH REPORT 364/2001.

Они также делают вывод о том, что рекомендованы к использованию могут быть только усы из динамической веревки с узлами на концах (узел «восьмерка» или «баррел»). Все остальные возможные конфигурации самостраховочных усов обладаю существенно более низкой энергоемкостью, в связи с чем – в случае срыва – не могут обеспечить достаточной амортизации рывка. Сила рывка может превысить условно-безопасную границу 6 кН, где вероятность получения травм существенно возрастает.

Ниже приводится протокол тестирования самостраховок из их отчета. Тесты там были несколько иными, чем у нас: испытывались различные типы самостраховочных усов длиной 60 +-5 см, на которых сбрасывался груз 100 кг с фактором падения 2.

Таблица. Силы рывка при остановке падения груза 100 кг на различных типах
самостраховочных усов, фактор падения 2.

Материал усов Тип завершения уса Сила рывка, кН
Образец 1 Образец 2
 Образец 3
 Среднее значение
Динамическая веревка
(Beal 11 mm 'Apollo')		 Узел «проводник»
Узел «восьмерка»
Узел «баррел»
 7,14
6,65
6,33		 6,94
6,62
6,33
 7,10
7,48
6,30
 7,06
6,90
6,32
Обычная статическая веревка
(Beal 10.5 mm 'Antipodes')		 Узел «проводник»
Узел «восьмерка»
Узел «баррел»
 Более 10
8,73
8,73		 Более 10
9,15
8,89		 Более 10
9,40
Не записалось		 Более 10
9,09
8,81
Стропа шириной 26 мм
(Beal 26 mm flat)		 Ленточный узел
(«проводник»)
 8,69
Разрыв в узле.		 Разрыв в узле.
Не записалось		 – –
Petzl JANE (из динамической
веревки (Beal 11 mm 'Apollo'))		 Сшивка Более 10 Более 10 Более 10 Более 10
